照射設備のご案内

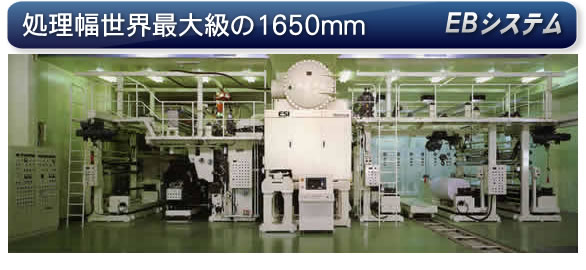

アイ・エレクトロンビーム設置のＥＢシステムは、実験機、パイロットライン、生産ラインの３種類からなる充実のシステムです。生産ラインの照射幅は1650mm の世界最大規模で、広幅の処理物に対する均一処理が可能です。また、コーティング装置はパイロットライン、生産ラインと共に従来のグラビアコートに加えて康井精機製のマイクログラビアコーターを導入し、厚み精度の高い薄膜コーティングと、高速処理を実現しました。研究・実験から生産まで、皆様のあらゆる要望にトータルに対応致します。
なお、ＥＢ照射の施設の見学、サンプル照射、ご相談等も受け付けておりますのでので、お気軽にお問合わせくたさい。

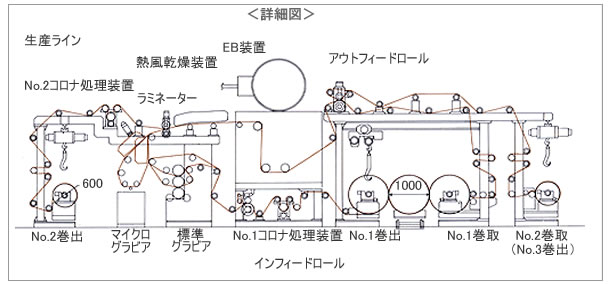

生産ライン
研究・実験段階から生産まで、トータルに対応する最新のEBシステム
- EB装置
- コーターラミネーター
- コロナ処理装置等
- 循環式クリーンルーム内に設置
| 1 EB装置（ESI製TYPE:EC300/165/800) | |
|---|---|
| 加速電圧 | 100～300kV |
| 照射幅 | 165cm |
| 最大照射能力 | 8000kGy・m/min |
| 2 コーターラミネーター (インターロート及び康井精機製) | |
|---|---|
| 処理速度 | |
| 10～200m/min(ラミネート時) | |
| 10～400m/min(グラビアコーティング時） | |
| 10～150m/min(マイクログラビアコーティング時) | |
コーティング幅 |
|
| 165cm(グラビアコーター) | |
| 150cm(マイクログラビアコーター) | |
| 適応コア内径 | |
| 3及び6インチ | |
| 最大ロール径 | |
| 100cm(No.1巻出、No.1巻取) | |
| 60cm(No.2巻出、No.2巻取) | |
| コーティング方法 | |
| A：グラビア | |
・ダイレクト―ナチュラル及びリバース |
|
| ・ロールメッシュ(格子型) | |
| 35、85、150、200 | |
| B：マイクログラビア | |
| ・ロールメッシュ(斜線型) | |
90、110、150、200、250 |
|
| 3 付帯設備 | |
|---|---|
| スムージングロール(2本) | |
| エキスパンダーロール(4ヶ所) | |
| 冷却ロール(2) | |
| EPC装置(4) | |
| テンションコントローラー(1式) | |
| 静電除去装置(6) | |
| 測長計 | |
| コロナ処理装置(2) | |
| 塗料加温、攪拌、供給装置 | |
| 塗工ロール、パン加温装置 | |
| 熱風乾燥装置 | |
| 精密天秤 | |
| 膜厚測定器等 | |
